今回は少し前のモデルにはなりますが、ダイハツのハイゼットs321にバックカメラを取り付けていきたいと思います。
デッキバンは初めてなので配線はどこを通すのがいいのか難しかったです。
まずはモニターがないと映像が見れませんので、オーディオデッキをナビかディスプレイオーディオに交換していきます。

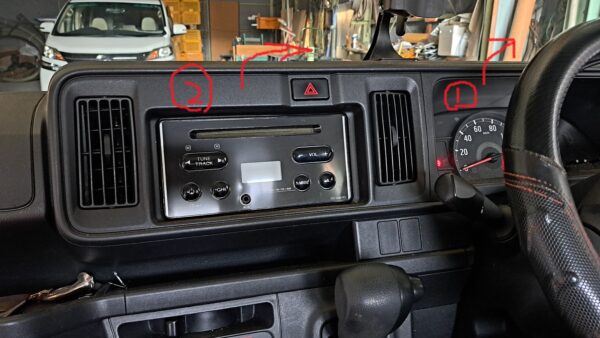

インパネはピンで止まっているだけなので順番に外していきます。

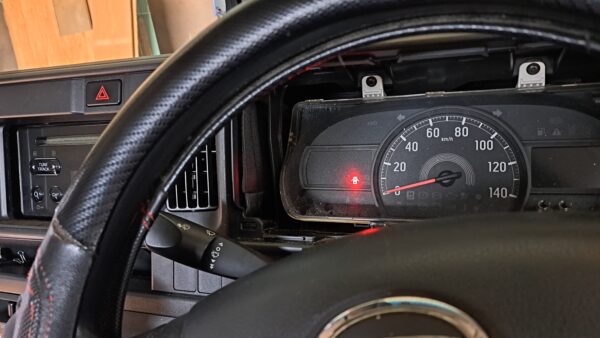

まずはスピードメーターの枠を外さないとオーディオ周りのインパネは外せません。
ピンで止まっているだけなんで引っ張れば簡単に外れていきます。

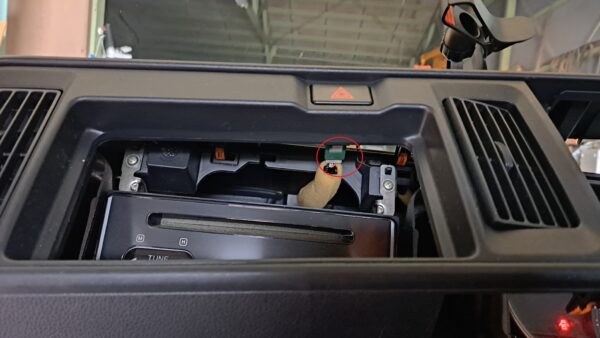

オーディオ周りのインパネを外す時はハザードスイッチのカプラーが繋がっているので抜いてから外します。

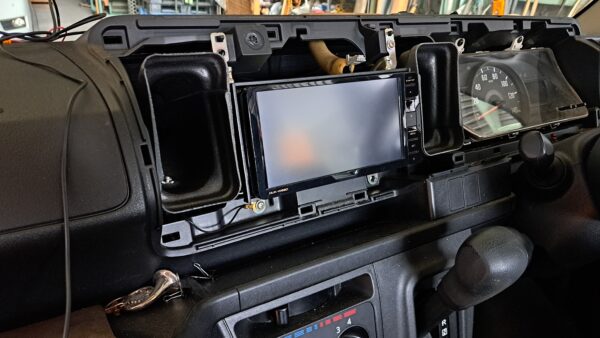

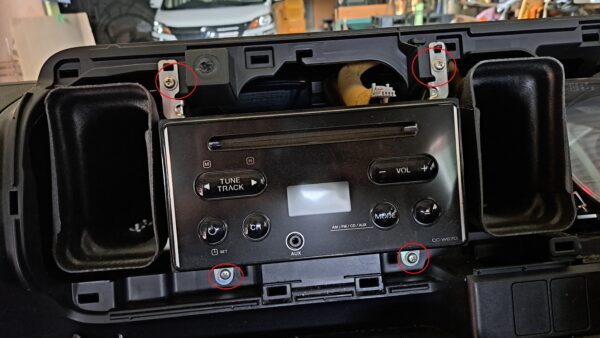

オーディオを固定している４本のネジを外すだけでオーディオは外せます。
こちらのデッキの固定ステーは再利用します。

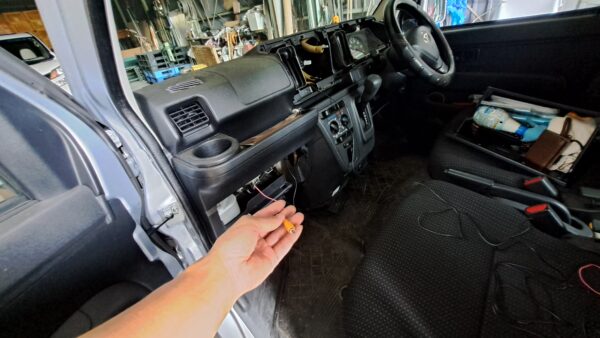

デッキ裏から後ろまで配線をひいていきます。
デッキバンなので後部座席から荷台の隙間を通せると予想していたのですが、荷台から足元まで配線を通せるような穴を発見できなかったため、仕方なく助手席下のグロメットから外へ出しました。
もっと探せばあったのかな(;_:)

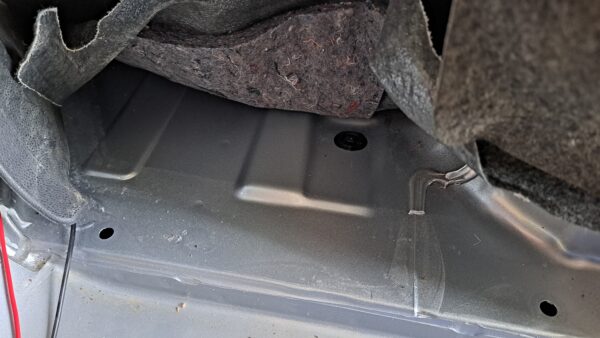

助手席のマット下のここからいきます。
あまり外に配線出したくないのですが、足元をはわしてナンバープレートあたりまでもっていくしかなさそうです。

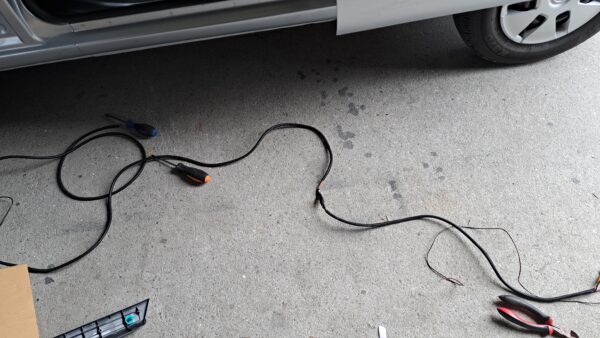

配線を守れるようにカバーは取り付けました。マフラーやサスペンションの干渉をさけてはわしていきます。

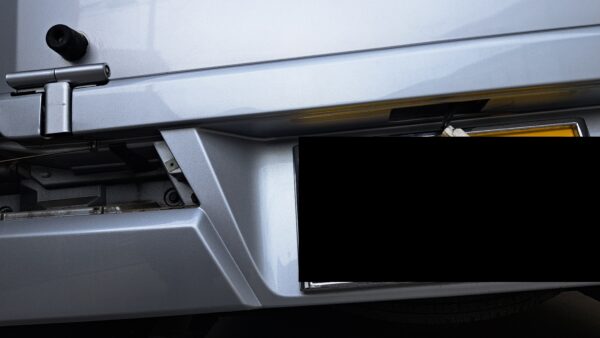

ナンバー灯の部品の隙間から配線をもってきます。
配線を通す穴をあけようと思っていたのでラッキーでした。

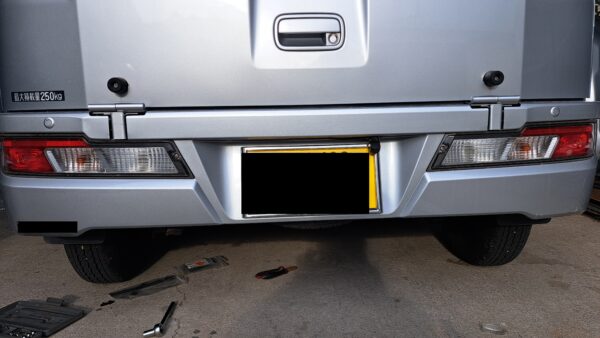

こんな感じでカメラは取り付けれました。
バンなら高さをかせげるんですけど、この位置じゃカメラの役割になるか不安ですが💦
最後にモニターの取り付けです。

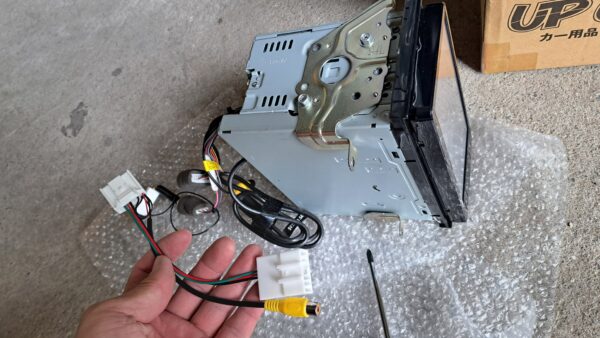

ナビは必要ないって事だったので安いダイハツ純正のディスプレイオーディオにしました。
忘れがちですがバックカメラを繋ぐ線は結構別売りです。

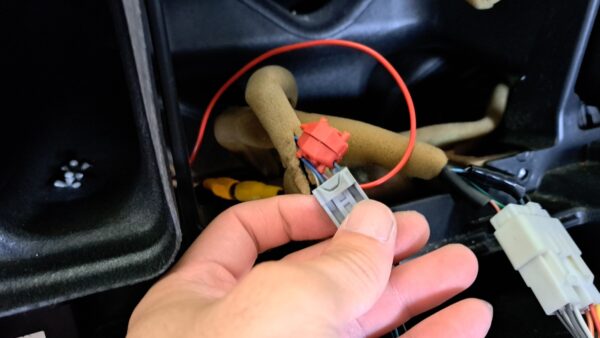

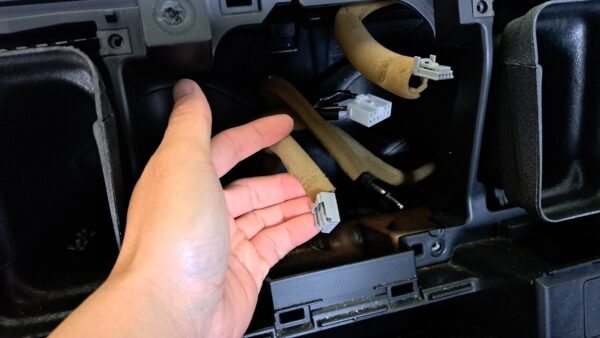

オーディオが取り付けてあった奥に５ピンカプラーがあります。
こちらはナビ等を取り付ける時の車速やリバース信号になります。
ナビの取り付けならこちらの接続が必要となってきます。
今回はバックの電源が欲しいだけなので、ここにエレクトロタップで接続します。
ここからバックカメラまで電源をひきましたが、テールランプから電源をとっても大丈夫です。
純正なのでほとんどカプラーオンで楽ちんです。
元通りに収納して作業終わりです。

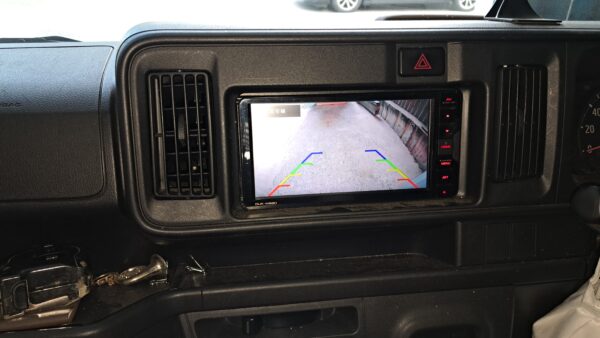

カメラ映像はこんな感じです。
予想通りかなり下ですね～。
カメラを上向けると距離感が分からないし・・
まぁでもギリギリまでバックするって感じの使い方は出来るし良しとします。
